YX805A 太陽能LED草坪燈控制芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-16 14:04:19

產品描述:

YX805A 是一款性能穩定的太陽能草

坪燈升壓控制芯片，適用于一節 1.25V 電

池供電的太陽能草坪燈。主要功能有充電

控制、升壓驅動、光控、低壓保護等。太

陽能草坪燈主要利用太陽能電池的能源來

進行工作，當白天太陽光照射在太陽能電

池上，把光能轉變成電能存貯在蓄電池中，

再由蓄電池在晚間為草坪燈的 LED（發光

二極管）提供電源。其優點主要為安全、

節能、方便、環保等。

產品指數:

高效率：80~90％（典型值），可充分利用太陽能電池

外圍器件少：一個電感

低壓電池保護功能

輸入電流通過調電感量可調

應用領域:

太陽能草坪燈

太陽能燈串

LED驅功

YX805A LED太陽能草坪燈 TO94 封裝形式：

管腳定義：

應用原理圖及電流參數：
1. 單色LED應用電路圖
YX805A 草坪燈光敏電阻控制使能

光敏電阻控制使能

太陽能電池控制使能

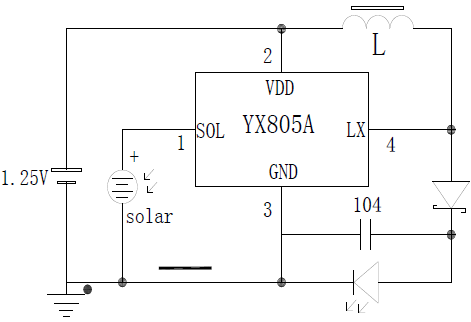

2.七彩LED草坪燈IC應用電路圖：

光敏電阻控制使能

七彩LED太陽能電池控制使能

太陽能電池控制使能

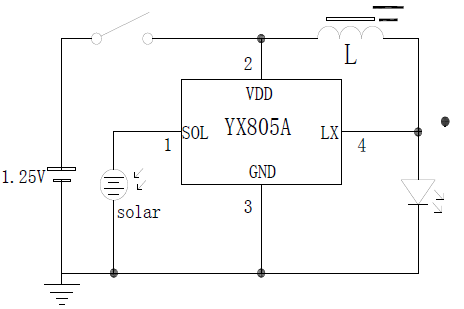

3.開關的接法：

推薦接法1

推薦接法2

說明：開關有多種接法，不同接法各有優缺點，
其它開關接法會存在隱患請使用時注意。

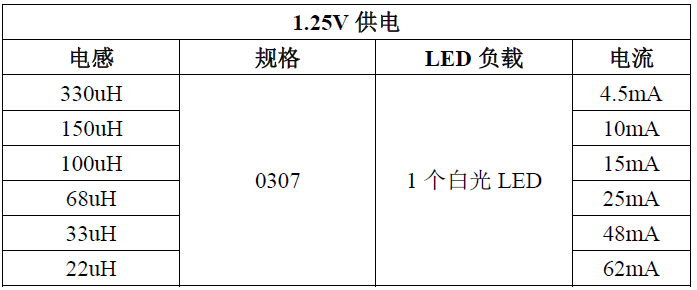

電流調節參數（僅供參考，具體已實測為準）

產品技術資料下載
YX805A.PDF
