當前位置：網站首頁> 產品中心 > LED照明驅動類 > 高壓LED照明驅動芯片 > AC/DC非隔離產品系列 >SM7302非隔離BUCK恒流LED驅動控制芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-04 22:28:19
產品技術資料下載SM7302.PDF
產品描述:SM7302是一款內部集成功率管的高效的PWM-LED恒流驅動控制芯片。
恒流精度可達到全電壓范圍±3%，芯片直接從DRAIN 輸入電壓供電，
不需要輔助繞組提供電源。
SM7302 主要適用于高亮的BUCK LED驅動器。
無需任何的補償元件，即可實現恒定的輸出電流。
外圍元件少，方案成本低，具有LED輸出開短路保護特性。
產品特點:550V 單芯片集成工藝；
寬電壓85Vac~265Vac 輸入；
恒流精度±3%；
效率高達90%@220Vac 以上；
內置自恢復輸出開短路保護；
非隔離拓?fù)浣Y(jié)構；
低成本BUCK 驅動方案；
無需補償元件；
外圍器件少，BOM 成本低；
封裝形式：SOP8、DIP8；
應用領域:T8、T5 燈管
LED球泡燈
LED信號燈和裝飾燈

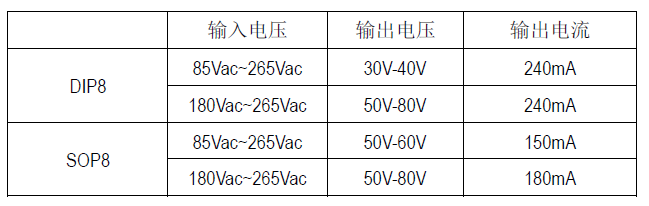

SM7302典型規格:

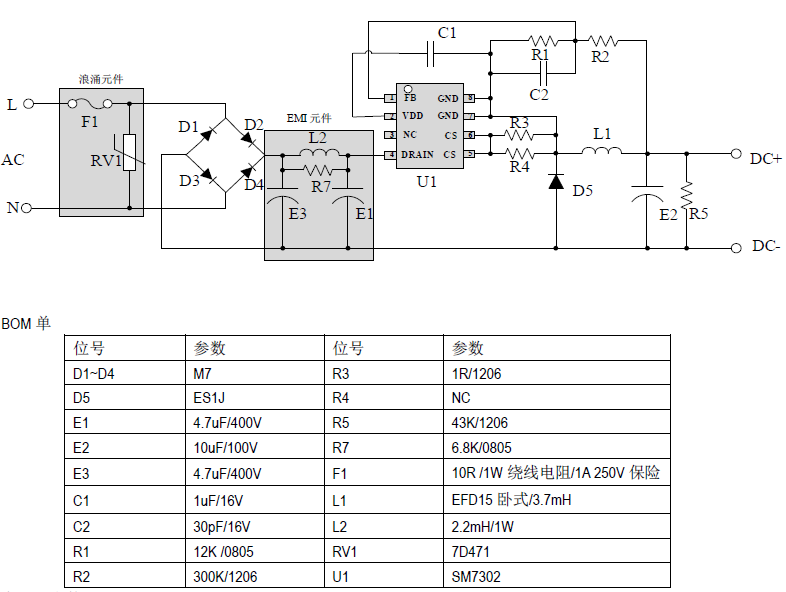

SM7302 SOP8封裝（9-15W）180mA LED驅動照明方案:
