基于LN2544的直流高壓輸入恒流驅動方案
應用于電動車LED燈驅動
1簡介：
方案基本特性：
極少的外圍器件
較小的紋波電流
支持模擬調光
輸入電壓范圍：12 VDC-80VDC
占空比最高可達百分之百
開路保護、短路保護、過溫保護
2.原理圖
注：該應用輸入為 12VDC-80VDC，輸出 10.5V/300mA。

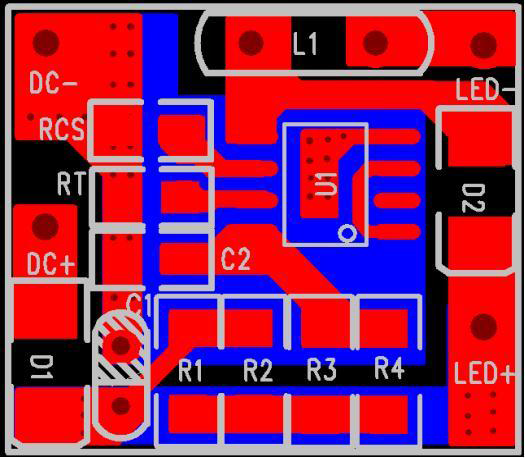

PCB布局圖片：

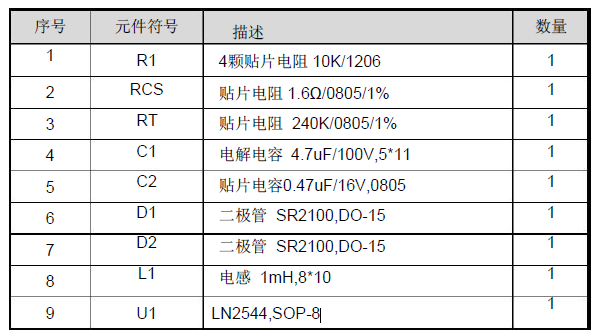

4.BOM表：
5.測試參數：
2.原理圖
注：該應用輸入為 12VDC-80VDC，輸出 10.5V/300mA。
PCB布局圖片：
4.BOM表：
5.測試參數：

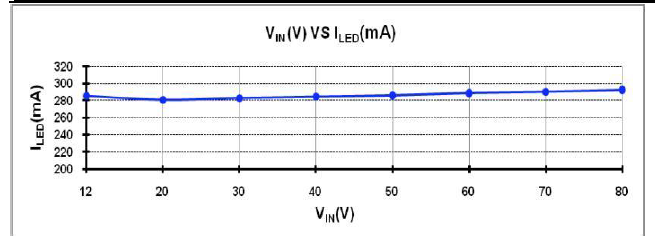

5.1線性調整度
不同的輸入電壓下對應的輸出電流
5.2效率：
不同的輸入電壓下對應的效率
6.關鍵元器件參數設計
基本設計參數：
