當前位置：網站首頁> 產品中心 > 電源管理類 > DC/DC電源管理芯片 > DC/DC降壓恒流恒壓芯片 >OC5800 DC-DC降壓型恒壓恒流芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-06 18:48:49
OC5800是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/2A功率MOS。
OC5800具有高效率、低紋波、優異的母線電壓調整率和負載調整率。
支持大電流輸出，在輸入80V時可支持輸出電流5V/1.5A，12V/1.1A。
OC5800同時支持輸出恒壓和輸出恒流功能。通過設置CS電阻可設置輸出恒
流值。通過設置FB1的分壓電阻可設置輸出恒壓值，輸出電壓范圍從5V 到30V。
OC5800采用固定頻率的PWM 控制方式，典型開關頻率為160KHz。輕載時
會自動降低開關頻率以獲得高的轉換效率。OC5800 內部集成軟啟動以及過溫保
護電路，輸出短路保護，限流保護等功能，提高系統可靠性。
OC5800 采用ESOP8 封裝。散熱片內
置接VIN 引腳。
產品指數:
寬輸入電壓范圍：8V~100V
內置100V/2A 功率MOS
輸出電壓從5V 到30V 可調
支持輸出恒流
高效率：可高達93%
工作頻率：160KHz
內置過溫保護
內置軟啟動
內置輸出短路保護
應用領域:
車充充電器、電池充電器
恒壓源
電動汽車充電器、電動自行車充電器、電瓶車車充充電器
OC5800具有高效率、低紋波、優異的母線電壓調整率和負載調整率。
支持大電流輸出，在輸入80V時可支持輸出電流5V/1.5A，12V/1.1A。
OC5800同時支持輸出恒壓和輸出恒流功能。通過設置CS電阻可設置輸出恒
流值。通過設置FB1的分壓電阻可設置輸出恒壓值，輸出電壓范圍從5V 到30V。
OC5800采用固定頻率的PWM 控制方式，典型開關頻率為160KHz。輕載時
會自動降低開關頻率以獲得高的轉換效率。OC5800 內部集成軟啟動以及過溫保
護電路，輸出短路保護，限流保護等功能，提高系統可靠性。
OC5800 采用ESOP8 封裝。散熱片內
置接VIN 引腳。
產品指數:寬輸入電壓范圍：8V~100V
內置100V/2A 功率MOS
輸出電壓從5V 到30V 可調
支持輸出恒流
高效率：可高達93%
工作頻率：160KHz
內置過溫保護
內置軟啟動
內置輸出短路保護
應用領域:車充充電器、電池充電器
恒壓源
電動汽車充電器、電動自行車充電器、電瓶車車充充電器
扭扭車充電器、卡車車充充電器

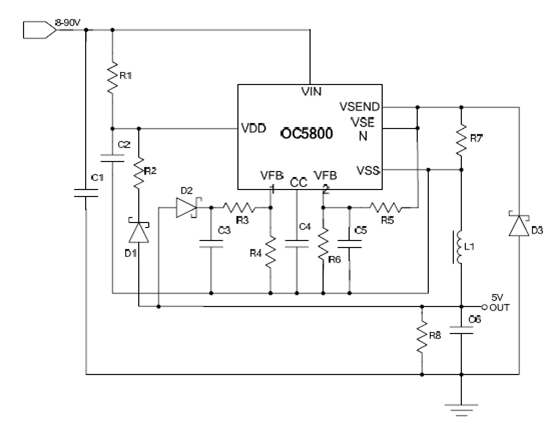

OC5800 DC-DC降壓恒壓恒流IC典型應用原理圖：
