產品描述:YX861A是一款兩功能太陽能燈串控制芯片，
適用于1-2 節1.2V 充電電池供電的太陽
適用于1-2 節1.2V 充電電池供電的太陽
能產品中，兩種功能為常亮和閃亮功能。
太陽能LED燈串控制器YX861A是我公司根據
太陽能LED燈串工作特點專門研制的功
太陽能LED燈串工作特點專門研制的功
能性燈串控制芯片，主要功能有升壓、光控、閃爍
和閃爍脈寬調制等，更主要的是LED 亮滅時間可調。
和閃爍脈寬調制等，更主要的是LED 亮滅時間可調。
該控制器具有高轉換效率：80~85％（典型值），
可以減少太陽能電池的功率要求；輸出
可以減少太陽能電池的功率要求；輸出
電流可調、外圍元件少、閃燈頻率可調等特點。
產品指數:高效率：80~85％（典型值），可充分利用太陽能電池
LED 的閃爍周期可調，LED 閃爍時亮滅時間可調
輸入電流可調，電流范圍：8-100mA
低使能電壓，確保燈具在外界光線足夠暗的時候才開啟
使能控制具有施密特性能，保證燈具亮暗轉換時的穩定性
外圍器件少，僅需4 個：2 個電阻、1 個電感和1 個電容
應用領域:1-3 節1.2V 供電的太陽能產品
1 到200 顆LED 并聯燈串

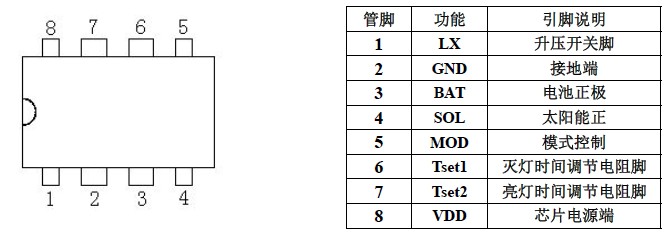

YX861A 太陽能燈串LED驅動IC DIP8、SOP8 封裝形式及管腳分布：
YX861A 應用原理圖：

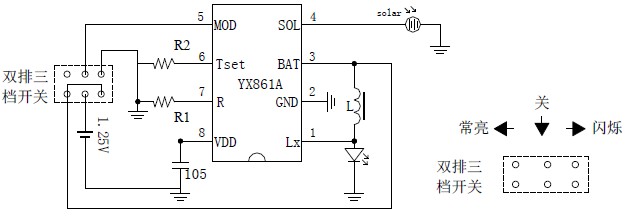

一、1.25V 驅動白、綠、藍光

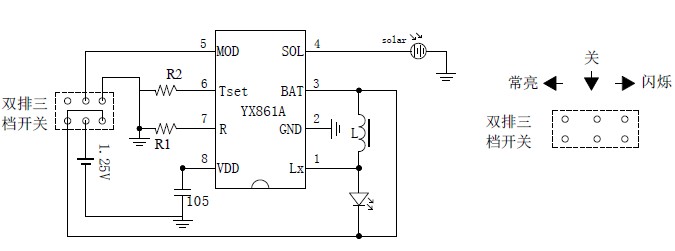

1.25V 驅動紅和黃光

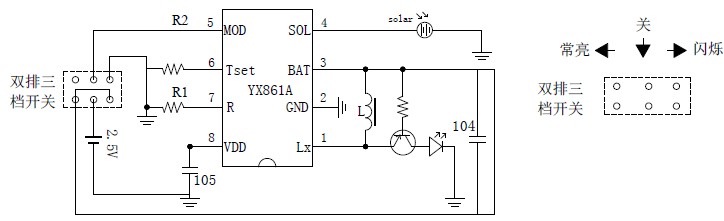

二、2.5V 驅動白光和燈串應用：
調節R3 的電阻阻值可以調節放電電流。
