產品描述:QX2304是一款高效率、低功耗、低紋波的PFM同步升壓DC/DC變換器。
QX2304僅需要三個外圍元件，就可完成將低輸入的電池電壓變換
升壓到所需的工作電壓。
QX2304的輸出電壓，可通過內部調節進行選擇（步進0.1V）
方便客戶應用于不同的輸出負載情況。
QX2304系統輸出電壓具有低紋波，低噪聲的特點。
QX2304內置的同步開關管可極大降低開關管上的損耗，
使效率最高可達94%，QX2304工作于PFM模式，
可有效降低輕載模式下的損耗，提高設備的使用周期。
同時，芯片低的靜態電流可進一步降低系統損耗。
產品指數:
最高效率：95%
最高工作頻率：300KHz
低靜態電流：15uA
可選輸出電壓：1.8V～3.3V
輸出精度：±2.5%
寬輸入電壓范圍：0.9V～3.6V
低紋波，低噪聲
應用領域:
1~2個干電池的電子設備
電子詞典、數碼相機、LED手電筒、LED燈、
血壓計、MP3、遙控玩具、無線耳機、
無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器、
充電器、VCR、PDA等手持電子設備

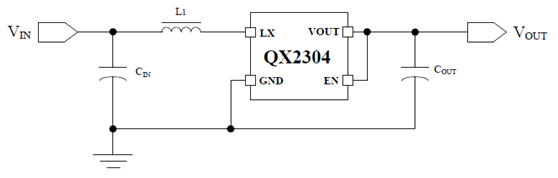

QX2304 典型應用電路圖：

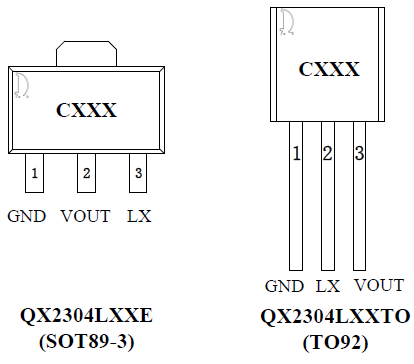

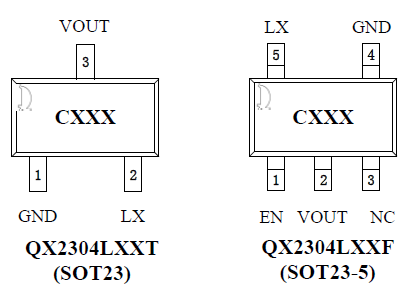

QX2304 同步升壓DC/DC轉換器封裝以及管腳分配：
應用指南：
工作原理QX2304僅需要三個外圍元件，就可完成將低輸入的電池電壓變換
升壓到所需的工作電壓。
QX2304的輸出電壓，可通過內部調節進行選擇（步進0.1V）
方便客戶應用于不同的輸出負載情況。
QX2304系統輸出電壓具有低紋波，低噪聲的特點。
QX2304內置的同步開關管可極大降低開關管上的損耗，
使效率最高可達94%，QX2304工作于PFM模式，
可有效降低輕載模式下的損耗，提高設備的使用周期。
同時，芯片低的靜態電流可進一步降低系統損耗。
產品指數:最高效率：95%
最高工作頻率：300KHz
低靜態電流：15uA
可選輸出電壓：1.8V～3.3V
輸出精度：±2.5%
寬輸入電壓范圍：0.9V～3.6V
低紋波，低噪聲
應用領域:1~2個干電池的電子設備
電子詞典、數碼相機、LED手電筒、LED燈、
血壓計、MP3、遙控玩具、無線耳機、
無線鼠標鍵盤、醫療器械、防丟器、汽車防盜器、
充電器、VCR、PDA等手持電子設備
QX2304 典型應用電路圖：QX2304 同步升壓DC/DC轉換器封裝以及管腳分配：應用指南：
QX2304是一款BOOST架構、同步電壓型PFM控制模式的DC-DC變換器。
QX2304所需的外部元器件非常少，只需要一個電感和輸入、
輸出電容就可以提供1.8V~3.3V的穩定的低噪聲輸出電壓。
芯片內部包括輸出電壓反饋和修正網絡、啟動電路、震蕩電路、
參考電壓電路、PFM控制電路、過流保護電路、同步管控制以及功率管等。
PFM控制電路是QX2304 的核心，該模塊根據其他模塊傳遞的輸入電壓信號、
負載信號以及電流信號來控制功率管的開關，從而達到控制電路恒壓輸出的作用。
在PFM控制系統中，固定震蕩頻率和脈寬， 穩定的輸出電壓是根據輸入、
輸出電壓比例以及負載情況通過削脈沖去調節在單位時間內功率管的
導通時間來實現的。
震蕩電路提供基準震蕩頻率和固定的脈寬；參考電壓電路提供穩定的參考電平；
并且由于采用內部的修正技術，保證了輸出電壓精度可達到±2.5%。
BOOST架構DC-DC變換器的功率損耗主要是電感的寄生串聯電阻、
同步管的導通電阻、功率管的導通電阻以及控制功率管信號的驅動能力這四個方面，
當然芯片本身消耗的靜態功耗在低負載的情況下也會影響轉換效率。
為了獲得較高的轉換效率，除了要求用戶選擇合適的電感、電容外，
芯片內部的功率管和同步管導通電阻也要非常小。功率管由驅動能力很強的驅動電路
驅動，保證功率管開關時快的上升沿和下降沿，大大減小了開關狀態時的動態損耗。
如上所述，電感的寄生串聯電阻，同步管和開關管的導通電阻的大小會影響功率損耗。
同時電容和電感會影響輸出紋波。選擇合適的電感、電容可以獲得高轉換效率、低紋波、低噪聲。
輸入電容：
只要電源穩定，即使沒有輸入濾波電容，DC-DC電路也可以輸出低紋波、
低噪聲的電流電壓。但是當電源離DC-DC電路較遠，
建議在DC-DC的輸入端就近加上10uF以上的濾波電容，可以減小輸出的噪聲。
