產品概述：
NS2582 是一款支持 4-5.5V 輸入電壓范圍，最大輸出為 2A 電流的同步升壓雙節鋰電池充電管理芯片。
芯片內部集成了極低導通電阻的 MOSFETS，以實現較高的充電效率，芯片只需要極少數的外圍器件。
NS2582 工作頻率為 1.2MHz，內部集成了多重保護功能，能夠最大程度的保護芯片和終端設備。
可通過調節RICHG電阻的阻值改變CC模式下的充電電流大小，通過調節 CV 腳可分別選擇 8.4V 或 8.7V的恒壓點。
芯片內置輸入適配器電流限制的 DPM 功能，通過外置分壓電阻設置不同的 VSEN 電壓，以匹配不同適配器。
芯片集成溫度調節環路，可以智能調節充電電流從而控制芯片溫度。
NS2582 還內置了充電狀態顯示功能，通過 LED 的狀態判斷電池的工作狀態。
還支持在無電池模式下，同步升壓功能的正常工作。
芯片內部集成了極低導通電阻的 MOSFETS，以實現較高的充電效率，芯片只需要極少數的外圍器件。
NS2582 工作頻率為 1.2MHz，內部集成了多重保護功能，能夠最大程度的保護芯片和終端設備。
可通過調節RICHG電阻的阻值改變CC模式下的充電電流大小，通過調節 CV 腳可分別選擇 8.4V 或 8.7V的恒壓點。
芯片內置輸入適配器電流限制的 DPM 功能，通過外置分壓電阻設置不同的 VSEN 電壓，以匹配不同適配器。
芯片集成溫度調節環路，可以智能調節充電電流從而控制芯片溫度。
NS2582 還內置了充電狀態顯示功能，通過 LED 的狀態判斷電池的工作狀態。
還支持在無電池模式下，同步升壓功能的正常工作。
特性：
最大 2A 輸出同步開關型升壓充電器
升壓效率可高達 90%以上
內置電池短路/涓流/恒流/恒壓模式
±0.5%電池恒壓模式電壓精度
支持 LED 充電狀態指示
支持充電電流外部可調
支持輸入適配器 DPM 功能
外置 EN 使能關閉功能
電池恒壓模式電壓 8.4V 和 8.7V 可選
熱調節和 OTP 溫度保護功能
輸入電壓 UVLO 和 OVP 保護功能
輸出過壓和短路保護
開關頻率：1.2MHz，可支持 1uH 電感
內置 NTC 電池溫度檢測和使能功能
支持無電池模式下升壓功能正常工作
ESSOP-10 和 ETSSOP-14L 封裝
應用范圍：
藍牙鋰電池應用
電子煙
便攜式鋰電池筆記本
鋰電池手機，PDA，MP3 和 PM4 播放器
PSP 和 NDS 便攜式游戲機等

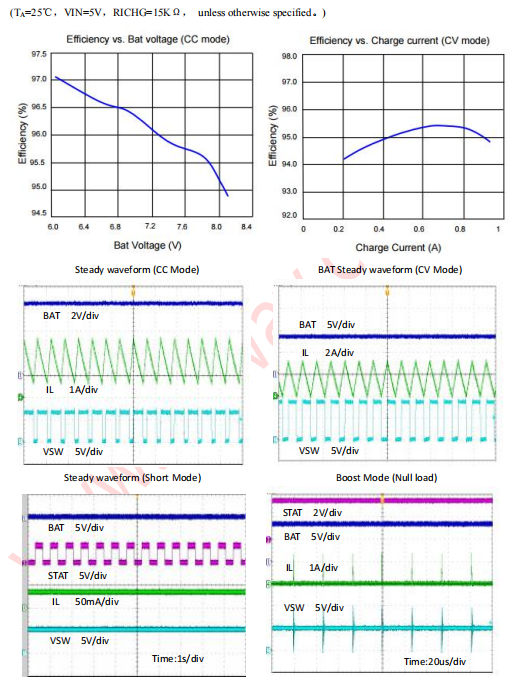

NS2582典型特性曲線
產品技術資料下載
NS2582.PDF
PSP 和 NDS 便攜式游戲機等

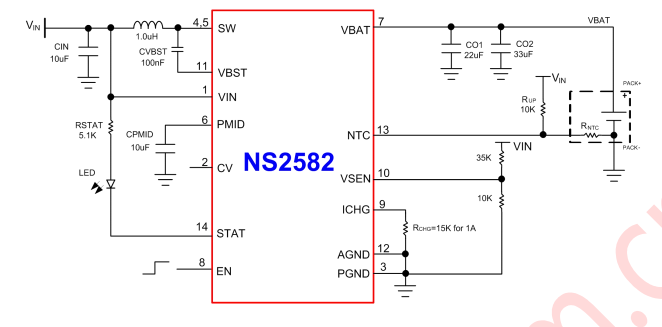

典型應用電路：

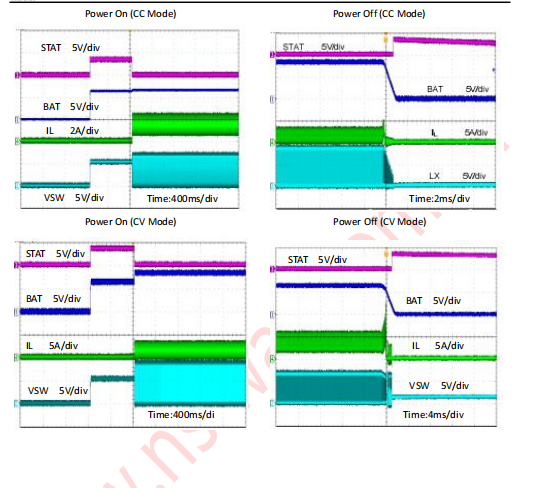

NS2582典型特性曲線
產品技術資料下載NS2582.PDF
