來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-05 18:16:16
產品描述:OC7130 是一種帶PWM 調光功能的線性降壓LED恒流驅動器，
僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，
調節該外接電阻可調節輸出電流，輸出電流范圍為10~2000mA。
OC7130 內置30V 50 毫歐MOS。僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，
調節該外接電阻可調節輸出電流，輸出電流范圍為10~2000mA。
OC7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。
OC7130 具有很低的靜態電流，典型值為49uA。
OC7130 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。
OC7130 采用ESOP8 封裝。
產品指數:內置 30V 50 毫歐MOS
低靜態電流：49uA
輸出電流：10mA 到2000mA。
PWM 調光：最高頻率10KHz
輸出電流精度：±4%內置過熱保護
VDD 工作電壓：2.5-6V
應用領域:線性 LED 照明驅動
LED 手電筒、LED 臺燈、LED 礦燈、
LED 指示燈等

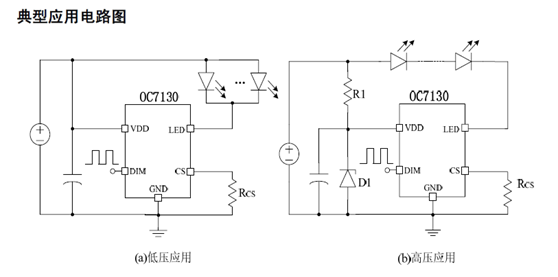

OC7130典型應用電路：
