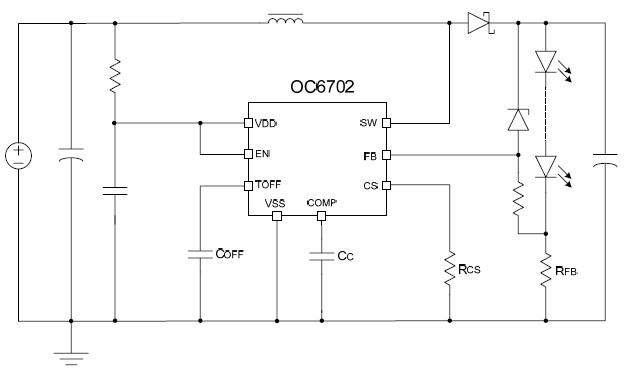

OC6702典型應用電路圖：
產品描述:OC6702是一款內置100V 功率NMOS 高效率、
高精度的升壓型大功率LED 恒流驅動芯片。
OC6702采用固定關斷時間的控制方式，
關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
OC6702通過調節外置的電流采樣電阻，
能控制高亮度LED 燈的驅動電流，
使LED燈亮度達到預期恒定亮度。
在EN 端加PWM 信號，還可以進行LED 燈調光。
OC6702 內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，
減少外圍元件并提高系統可靠性。
OC6702 采用ESOP8 封裝。散熱片內置接SW 腳。
產品指數:
寬輸入電壓范圍：3.6V~100V
內置100V 功率MOS
高效率：可高達95%
最大工作頻率：1MHz
FB 電流采樣電壓：250mV
芯片供電欠壓保護：3.2V
關斷時間可調
智能過溫保護
內置VDD 穩壓管
應用領域:
LED 燈杯
電池供電的LED 燈串
平板顯示LED 背光
大功率LED 照明
高精度的升壓型大功率LED 恒流驅動芯片。
OC6702采用固定關斷時間的控制方式，
關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
OC6702通過調節外置的電流采樣電阻，
能控制高亮度LED 燈的驅動電流，
使LED燈亮度達到預期恒定亮度。
在EN 端加PWM 信號，還可以進行LED 燈調光。
OC6702 內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，
減少外圍元件并提高系統可靠性。
OC6702 采用ESOP8 封裝。散熱片內置接SW 腳。
產品指數:寬輸入電壓范圍：3.6V~100V
內置100V 功率MOS
高效率：可高達95%
最大工作頻率：1MHz
FB 電流采樣電壓：250mV
芯片供電欠壓保護：3.2V
關斷時間可調
智能過溫保護
內置VDD 穩壓管
應用領域:LED 燈杯
電池供電的LED 燈串
平板顯示LED 背光
大功率LED 照明
產品技術資料下載OC6702.PDF
